Контрольная работа по дисциплине: Технологии транспортных сетей. Вариант №2.

Задание
В Cisco Packet Tracer нужно промоделировать схему, изображенную на рис. 1. Проверить связность между Router’ами ¾ и Server (отправкой ICMP-пакетов). Адреса устройствам задавать статически, на всех маршрутизаторах (Routers 1, 2, 3 и 4) настроить динамическую маршрутизацию, используя протокол OSPF в Area 0. В качестве «Интернет» использовать еще один маршрутизатор, на котором использовать статическую маршрутизацию. Также учесть следующее: если будет обрыв связи между Router’ами ½ и «Интернет», то связность между Router’ами ¾ и Server должна сохраниться, перестроив маршрут по другому пути. Между Router’ами 1 и 2 должен проходить тегированный трафик во влане X (интерфейсы GE 0/0/1.X).

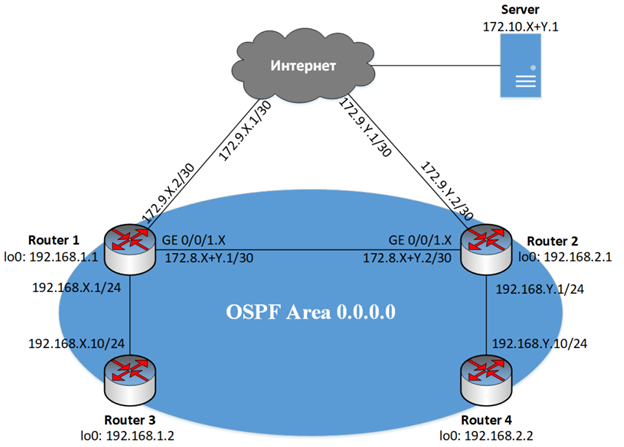

Рисунок 1 – Схема сети
Исходные данные, вариант 02: X = 2, Y = 102.
