Лабораторные работы №1-3 по дисциплине "Технологии транспортных сетей". Вариант №02.
Лабораторная работа №1
Настройка STP
Цель работы: научиться настраивать STP протокол на коммутаторах.
1 Задание
В Cisco Packet Tracer нужно промоделировать схему, изображенную на рис. 1.
Необходимо произвести настройку STP-протокола на коммутаторах с учетом указанных VLAN. Нужно настроить основной и вспомогательный корневой мост в схеме и проверить сходимость PVST+. Настройте режим Rapid PVST+ на всех коммутаторах и функции PortFast, BPDU Guard на портах доступа. При проверке работы протокола STP используйте обрыв канала между коммутаторами либо переход интерфейса коммутатора в состояние Down.

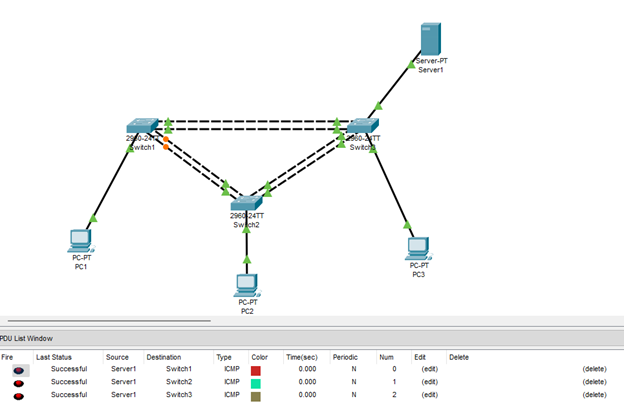

После настройки протокола STP проверить связность сети между оконечными устройствами (отправкой ICMP-пакетов) в своем VLAN. Адреса выдавать устройствам динамически и/или задавать статически. Также каждое сетевое устройство (коммутатор) должно быть доступно с сервера в Management VLAN.
Лабораторная работа №2
Настройка EtherChannel
Цель работы: научиться настраивать EtherChannel на коммутаторах.
1 Задание
В Cisco Packet Tracer нужно промоделировать схему, изображенную на рис. 1.
Необходимо произвести настройку EtherChannel на коммутаторах с учетом указанных VLAN. Нужно настроить PAgP и LACP протоколы как указано на схеме.
После настройки протоколов PAgP и LACP проверить связность сети между оконечными устройствами (отправкой ICMP-пакетов) в своем VLAN. Адреса выдавать устройствам динамически и/или задавать статически. Также каждое сетевое устройство (коммутатор) должно быть доступно с сервера в Management VLAN.
Лабораторная работа №3
Настройка динамического протокола OSPF в транспортных сетях
Цель работы: необходимо сконфигурировать динамический протокол OSPF в заданной транспортной сети с помощью Cisco Packet Tracer, проверив связность заданных узлов.
1 Задание
В Cisco Packet Tracer нужно промоделировать схему, изображенную на рис. 1. Проверить связность между Router’ами 3 и 4 (отправкой ICMP-пакетов). Адреса устройствам задавать статически, на всех маршрутизаторах настроить динамическую маршрутизацию, используя протокол OSPF в Area 0.
Рисунок 1 – Схема сети
2 Выполнение контрольной работы
Исходные данные выбирать следующим образом (вариант N выбирать по двум последним цифрам пароля): X = N, Y = N +100.
Исходные данные X = N = 2, Y = N+100 = 2+100 = 102, X+Y=104
Согласно варианту 02 схема построения сети примет вид (рисунок 2).
