Контрольная работа по дисциплине: «Моделирование систем». Вариант №29.

1. Для диода, выбранного из таблицы 1N3661, определить величину тока, если к нему подключено прямое напряжение(0,9В), выбранное из таблицы 2. Скопировать схему исследования с показанием приборов.

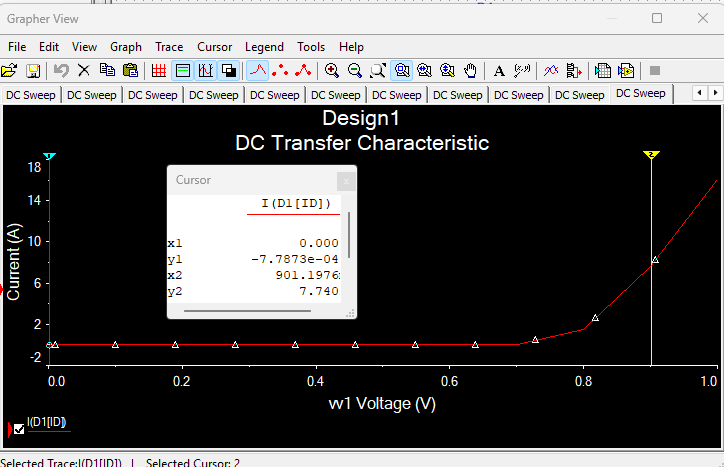

2. Используя команду Analysis/Parameter Sweep построить вольтамперную характеристику (ВАХ) диода из задания 1N3661, в прямом включении. С помощью визирной линии определить точное значение прямого тока для напряжения из таблицы 2 (0,9В). Скопировать график ВАХ с визирной линией в заданной очке
3. Подключить к входу осциллографа функциональный генератор и получить на экране последовательно все виды вырабатываемых генератором сигналов. Скопировать осциллограммы.
4. С помощью источника синусоидального напряжения и осциллографа провести анализ работы однополупериодного выпрямителя (рис.6). Получить в канале А осциллограмму сигнала на входе, а в канале В – осциллограмму сигнала на выходе выпрямителя. Напряжение на входе и сопротивление нагрузки выбрать в соответствии с таблицей 3. Скопировать схему и осциллограммы.
Предпоследняя
цифра номера зачетки - 2
Uвх (В) - 7
Rн (Ом) - 300

5. Собрать схему инвертирующего усилителя на основе идеального операционного усилителя (Рис 2). Резисторы R1 и R2 задать в соответствии с таблицей 4 (R1=300Ом, R2=600Ом). Провести временной анализ схемы с помощью команды Analysis/Transient на частоте, равной 1 КГц. Подобрать величину входного сигнала Uin такой, чтобы на выходе не было искажений (7В). Получить на одном графике Uin и Uout. Определить коэффициент усиления К=Uout/Uin (К=2). Увеличить входной сигнал так, чтобы на выходе были видны искажения (ограничение)(8В). Провести спектральный анализ сигнала на выходе усилителя (командой Fourier). По графику определить амплитуду 2-й гармоники. Скопируйте временные диаграммы Uin и Uout без искажений и с искажениями и спектральную характеристику искаженного сигнала на выходе усилителя

Предпоследняя
цифра номера зачетки - 2
R1 (Ом) - 300
R2 (Ом) - 600

6. Собрать схему фильтра нижних частот ФНЧ (Рис 3). С помощью измерителя частотных характеристик провести анализ АЧХ (амплитудно-частотной характеристики) фильтра, т.е. зависимости коэффициента передачи от частоты. Значения резисторов R1 и R2 взять из задания 5(R1=300Ом, R2=600Ом). Масштаб по вертикали выбрать линейный, а по горизонтали -логарифмический. Определить частоту среза фильтра (частоту, на которой коэффициент передачи составляет 0.707´ Кмакс.), используя визирную линию. Полученную характеристику скопировать.

7. Собрать схему, состоящую из генератора слова и логического анализатора. Выход младшего разряда (правый) подключите к любому из входов логического анализатора. Заполните ячейки генератора так, чтобы длительность импульса на выходе была равна длительности паузы. Анализ можно проводить в пошаговом режиме. На экране должны быть размещены схема и в развернутом виде генератор слова и логический анализатор. Скопировать экран.
